RCD vs GFCI Breaker: Apa Perbezaannya

Apr23

Semak imbas: 90

Memahami perbezaan antara RCD (Peranti Arus Baki) dan GFCI (Ground Fault Circuit Interrupter) adalah penting untuk keselamatan elektrik yang betul.Artikel ini menerangkan maksud setiap peranti, cara ia berfungsi, jenis peranti tersebut dan perbezaan utamanya.Ia juga menunjukkan tempat untuk menggunakan pemutus RCD dan GFCI supaya anda boleh memilih yang sesuai untuk keperluan anda.

Katalog

1. Apakah Pemutus RCD?

2. Apakah Pemecah GFCI?

3. Jenis Peranti RCD dan GFCI

4. Bagaimana RCD dan GFCI Berfungsi

5. RCD lwn GFCI: Perbezaan Utama

6. Tempat Menggunakan RCD dan GFCI

7. Kesimpulan

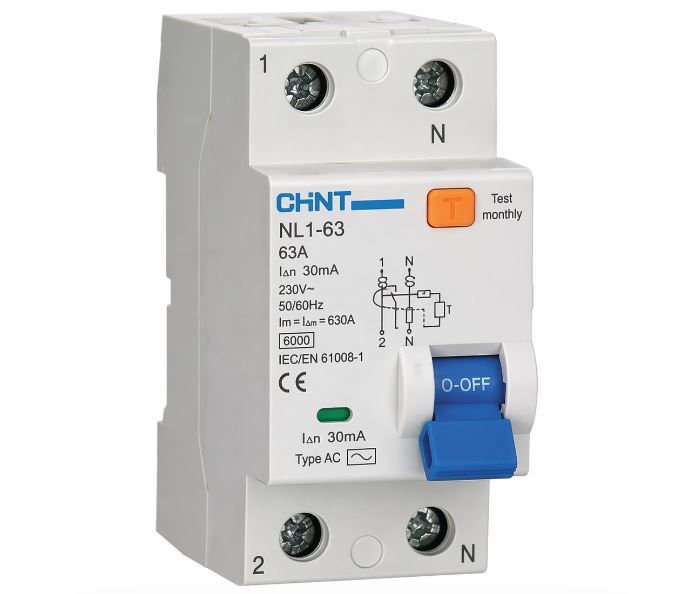

RCD (Residual Current Device)

Rajah 1: RCD (Peranti Arus Baki)

Apakah Pemutus RCD?

Pemutus RCD (Peranti Arus Baki) ialah peranti keselamatan yang digunakan untuk memantau dan mengawal keseluruhan sistem elektrik dengan mengesan arus bocor yang berbahaya.Ia direka bentuk sebagai peranti perlindungan pusat, bermakna ia dipasang pada tahap pengedaran utama untuk memberikan perlindungan merentasi pelbagai litar.Oleh kerana ia memberi tumpuan kepada keselamatan seluruh sistem, RCD memainkan peranan penting dalam mengekalkan perlindungan elektrik keseluruhan dan biasanya digunakan dalam pemasangan mengikut piawaian IEC.

Apakah Pemecah GFCI?

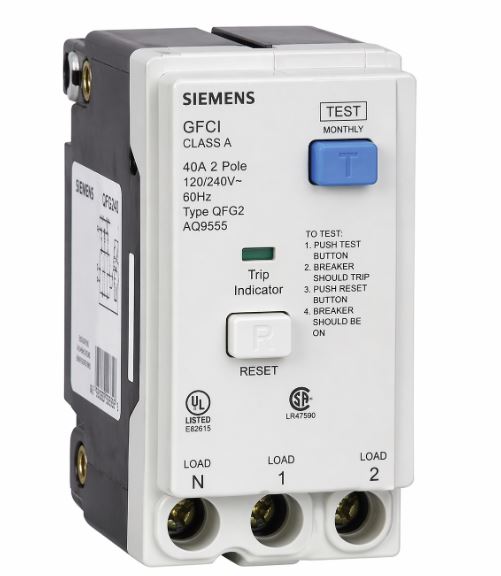

GFCI (Ground Fault Circuit Interrupter)

Rajah 2: GFCI (Ground Fault Circuit Interrupter)

Pemutus GFCI (Ground Fault Circuit Interrupter) ialah peranti keselamatan yang direka untuk melindungi pengguna di tempat tertentu di mana elektrik digunakan secara langsung.Daripada meliputi keseluruhan sistem, ia memfokuskan pada cawangan atau peranti individu, menjadikannya sesuai untuk kawasan yang orang ramai lebih cenderung untuk bersentuhan dengan elektrik.Pendekatan perlindungan setempat ini menjadikan GFCI digunakan secara meluas dalam sistem berasaskan NEC, terutamanya dalam persekitaran di mana keselamatan pengguna segera adalah kritikal.

Jenis Peranti RCD dan GFCI

RCD (Peranti Arus Baki)

• RCCB (Pemutus Litar Arus Baki) – Memberi perlindungan terhadap arus bocor dan kejutan elektrik tetapi tidak melindungi daripada beban lampau atau litar pintas

• RCBO (Pemutus Arus Baki dengan Perlindungan Arus Lebih) – Menggabungkan perlindungan RCD dengan beban lampau dan perlindungan litar pintas dalam satu peranti

• ELCB (Pemutus Litar Kebocoran Bumi) – Jenis peranti perlindungan lama yang digunakan untuk mengesan kebocoran bumi, kini kebanyakannya digantikan oleh RCD moden

GFCI (Pengganggu Litar Sesar Tanah)

• Pemutus Litar GFCI – Dipasang dalam panel untuk menyediakan perlindungan kerosakan tanah untuk keseluruhan litar

• Bekas GFCI (Jenis Outlet) – Dipasang di cawangan untuk menyediakan perlindungan tempat guna

• GFCI mudah alih – Peranti plug-in yang digunakan untuk perlindungan sementara dengan alatan dan peralatan luar

• GFCI Tanpa Wajah (Depan Mati) – Dipasang tanpa alur keluar untuk melindungi peranti hiliran dalam litar

Cara RCD dan GFCI Berfungsi

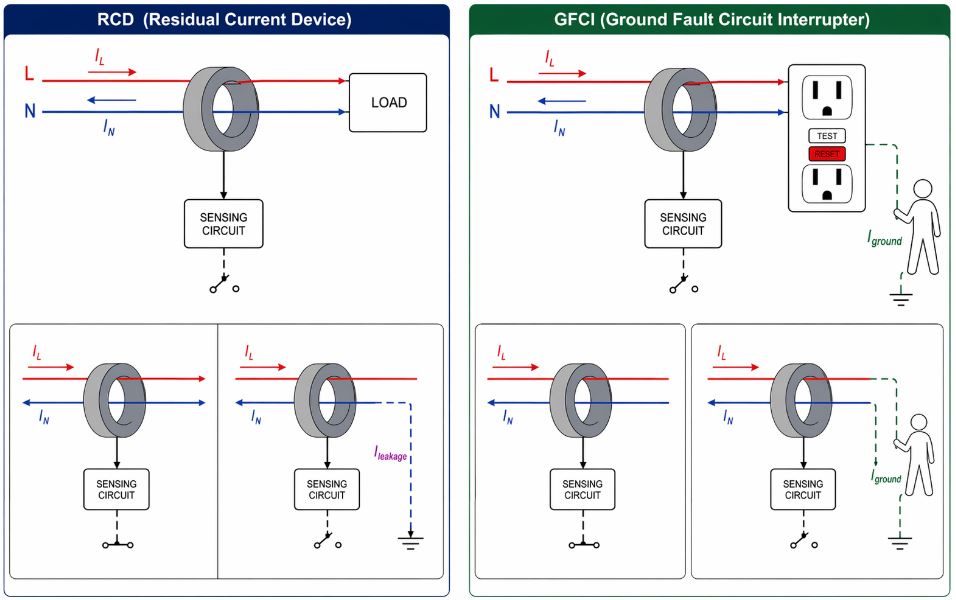

Working Principle of RCD and GFCI

Rajah 3: Prinsip Kerja RCD dan GFCI

Kedua-dua RCD (Peranti Arus Baki) dan GFCI (Ground Fault Circuit Interrupter) berfungsi dengan memantau keseimbangan arus elektrik dalam litar.Dalam keadaan biasa, arus yang mengalir melalui wayar hidup adalah sama dengan arus yang kembali melalui wayar neutral.Walau bagaimanapun, apabila berlaku kerosakan tanah atau arus bocor, imbangan ini terganggu.

Peranti cepat mengesan ketidakseimbangan ini dan tersandung apabila ia melebihi tahap selamat, serta-merta memotong bekalan kuasa.Tindakan pantas ini membantu mengelakkan kejutan elektrik dan mengurangkan risiko kemalangan elektrik.Secara ringkas, RCD dan GFCI bertindak sebagai suis keselamatan yang memutuskan kuasa apabila kerosakan berbahaya dikesan.

RCD lwn GFCI: Perbezaan Utama

Ciri	RCD (Baki Peranti Semasa)	GFCI (Ground Pengganggu Litar Sesar)
Nama Penuh	Baki Peranti Semasa	Sesar Tanah Pengganggu Litar
Tujuan Utama	Melindungi terhadap kejutan elektrik dan arus bocor	Melindungi terhadap kejutan elektrik dan kerosakan tanah
Wilayah / Standard	Biasa masuk Eropah, Asia (piawaian IEC)	Biasa di Amerika Syarikat (piawaian NEC)
Pemasangan taip	Dipasang di papan pengedaran / unit pengguna	Tersedia sebagai pemutus atau alur keluar (bekas)
Liputan	Biasanya melindungi keseluruhan litar	Boleh melindungi alur keluar atau litar tertentu
Permohonan Gaya	Seluruh sistem perlindungan	Titik penggunaan perlindungan

Di mana untuk Menggunakan RCD dan GFCI

Gunakan RCD dalam situasi ini:

• Perlindungan seluruh rumah atau bangunan – Dipasang di papan pengedaran untuk melindungi keseluruhan litar

• Pemasangan industri atau besar – Sesuai untuk sistem yang memerlukan perlindungan arus kebocoran terpusat

• Keselamatan bekalan kuasa utama – Bertindak sebagai lapisan perlindungan utama merentasi pelbagai beban

• Persediaan berbilang litar – Satu peranti melindungi beberapa litar yang disambungkan

Gunakan GFCI dalam situasi ini:

• Bilik air dan ruang keluar dapur – Melindungi daripada kejutan elektrik di kawasan basah

• Penggunaan elektrik luar – Digunakan untuk alatan, kord sambungan dan salur keluar luaran

• Alat dan peralatan mudah alih – Memberi keselamatan semasa penggunaan peralatan langsung

• Perlindungan saluran keluar khusus – Sesuai untuk aplikasi titik kegunaan

Kesimpulan

Pemutus RCD dan GFCI kedua-duanya melindungi daripada kejutan elektrik dengan mengesan arus bocor dan memotong kuasa.Perbezaan utama ialah RCD digunakan untuk perlindungan litar keseluruhan, manakala GFCI digunakan untuk alur keluar atau lokasi tertentu.Memilih peranti yang betul bergantung pada persediaan anda dan tempat perlindungan diperlukan untuk memastikan penggunaan elektrik yang selamat dan boleh dipercayai.
