Apakah Fius HRC?Kerja, Jenis dan Aplikasi

Apr22

Semak imbas: 286

Fius HRC ialah peranti perlindungan elektrik berprestasi tinggi yang direka untuk melindungi litar daripada beban lampau dan litar pintas.Artikel ini menerangkan apa itu fius HC, cara ia berfungsi, jenis utama yang tersedia, cara ia dibandingkan dengan MCB dan pemutus litar, dan tempat ia biasa digunakan dalam sistem elektrik.

Katalog

1. Apakah Fius HRC?

2. Bagaimana Fius HRC Berfungsi

3. Jenis Fius HRC

4. Fius HRC lwn MCB lwn Pemutus Litar

5. Aplikasi HRC Fius

6. Kesimpulan

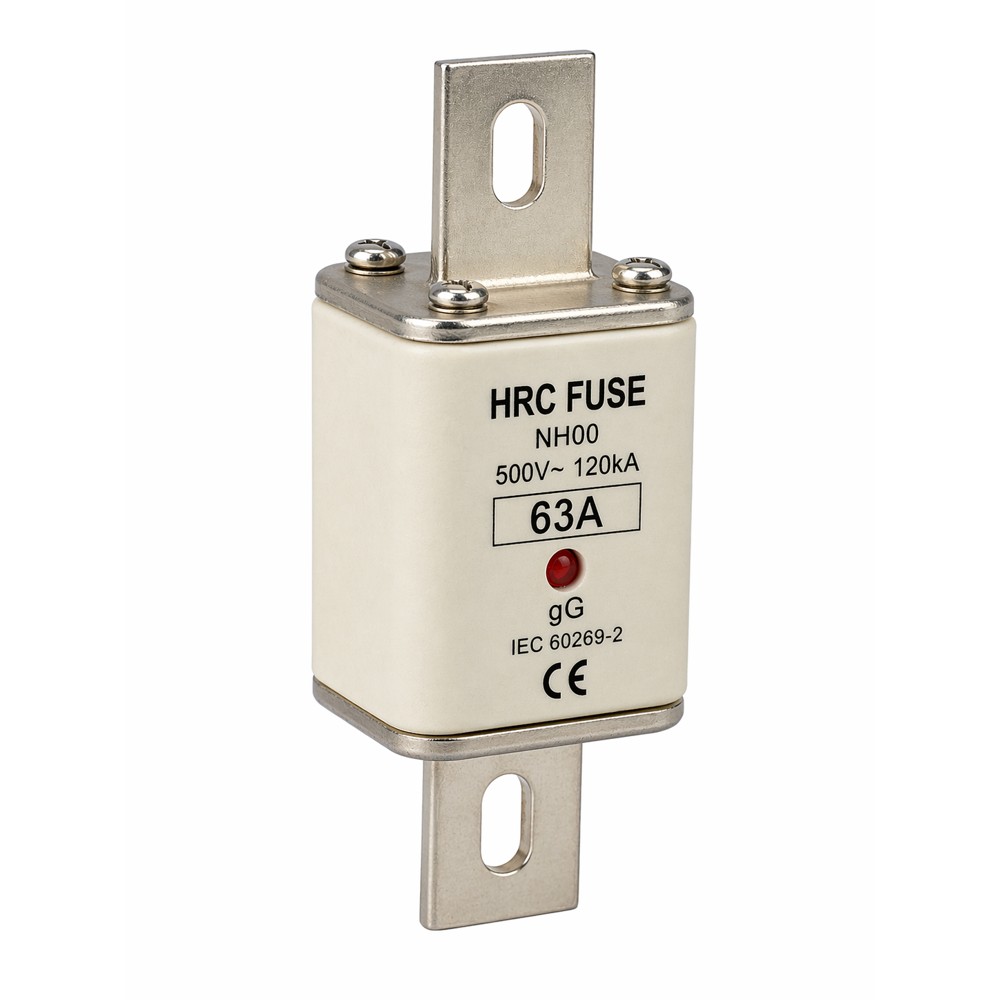

HRC Fuse

Rajah 1: Fius HRC

Apakah Fius HRC?

Fius Kapasiti Pecah Tinggi (HRC) ialah peranti perlindungan elektrik yang digunakan untuk melindungi litar daripada arus yang berlebihan, seperti beban lampau dan litar pintas.Ia direka bentuk untuk mengendalikan arus kerosakan yang sangat tinggi dengan selamat tanpa merosakkan sistem, menjadikannya lebih dipercayai daripada fius biasa.Oleh kerana pembinaannya yang kukuh dan kapasiti pecah yang tinggi, fius HRC menyediakan perlindungan litar yang selamat dan boleh dipercayai.

Bagaimana Fius HRC Berfungsi?

Fius HRC membenarkan arus normal mengalir melalui litar semasa operasi biasa.Apabila berlaku kerosakan seperti beban lampau atau litar pintas, arus naik secara tiba-tiba, menyebabkan elemen fius menjadi panas dengan cepat.Apabila suhu meningkat, unsur mencairkan dan memecahkan litar, menghentikan aliran elektrik.

Semasa proses ini, arka terbentuk di antara hujung yang dipisahkan, tetapi serbuk kuarza di dalam fius HRC menyerap haba dan menekan arka.Ini memastikan arus terganggu sepenuhnya dengan cara yang selamat dan terkawal, membolehkan fius memberikan perlindungan yang pantas dan boleh dipercayai terhadap arus kerosakan tinggi.

Jenis Fius HRC

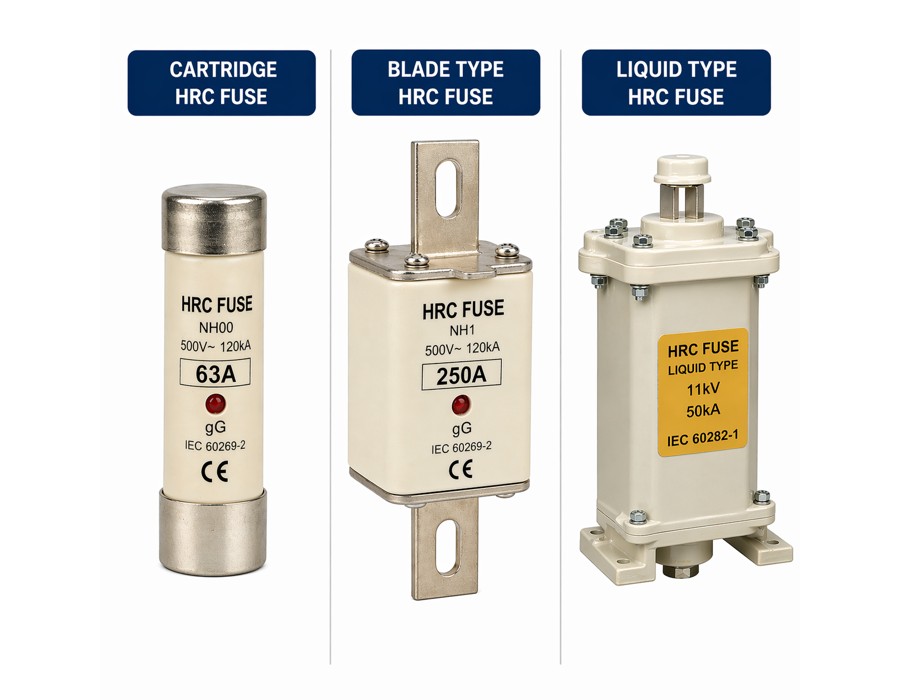

Types of HRC Fuses

Rajah 2: Jenis Fius HRC

Kartrij HRC Fius

Fius kartrij HRC ialah jenis yang paling biasa, menampilkan badan silinder tertutup sepenuhnya yang memberikan perlindungan mekanikal yang kuat.Pembinaannya yang dimeterai memastikan prestasi yang stabil dan konsisten, manakala reka bentuk dalamannya membolehkannya mengendalikan arus kerosakan tinggi dengan selamat.Jenis ini terkenal dengan ketahanan dan operasi yang boleh dipercayai.

Fius HRC Jenis Bilah

Fius HRC jenis bilah mempunyai reka bentuk padat dengan terminal bilah rata, menjadikannya mudah untuk dipasang dan diganti.Struktur ringkasnya membolehkan sambungan selamat sambil mengekalkan perlindungan berkesan terhadap arus yang berlebihan.Walaupun saiznya lebih kecil, ia mengekalkan ciri-ciri penting fius HRC.

Fius HRC Jenis Cecair

Fius HRC jenis cecair mengandungi medium cecair yang meningkatkan penindasan arka semasa operasi.Reka bentuk ini membantu meningkatkan keupayaan fius untuk mengawal kerosakan tenaga tinggi dan mengekalkan prestasi yang selamat.Ia dibina khusus untuk situasi di mana keupayaan pelindapkejutan arka tambahan diperlukan.

Fius HRC lwn MCB lwn Pemutus Litar

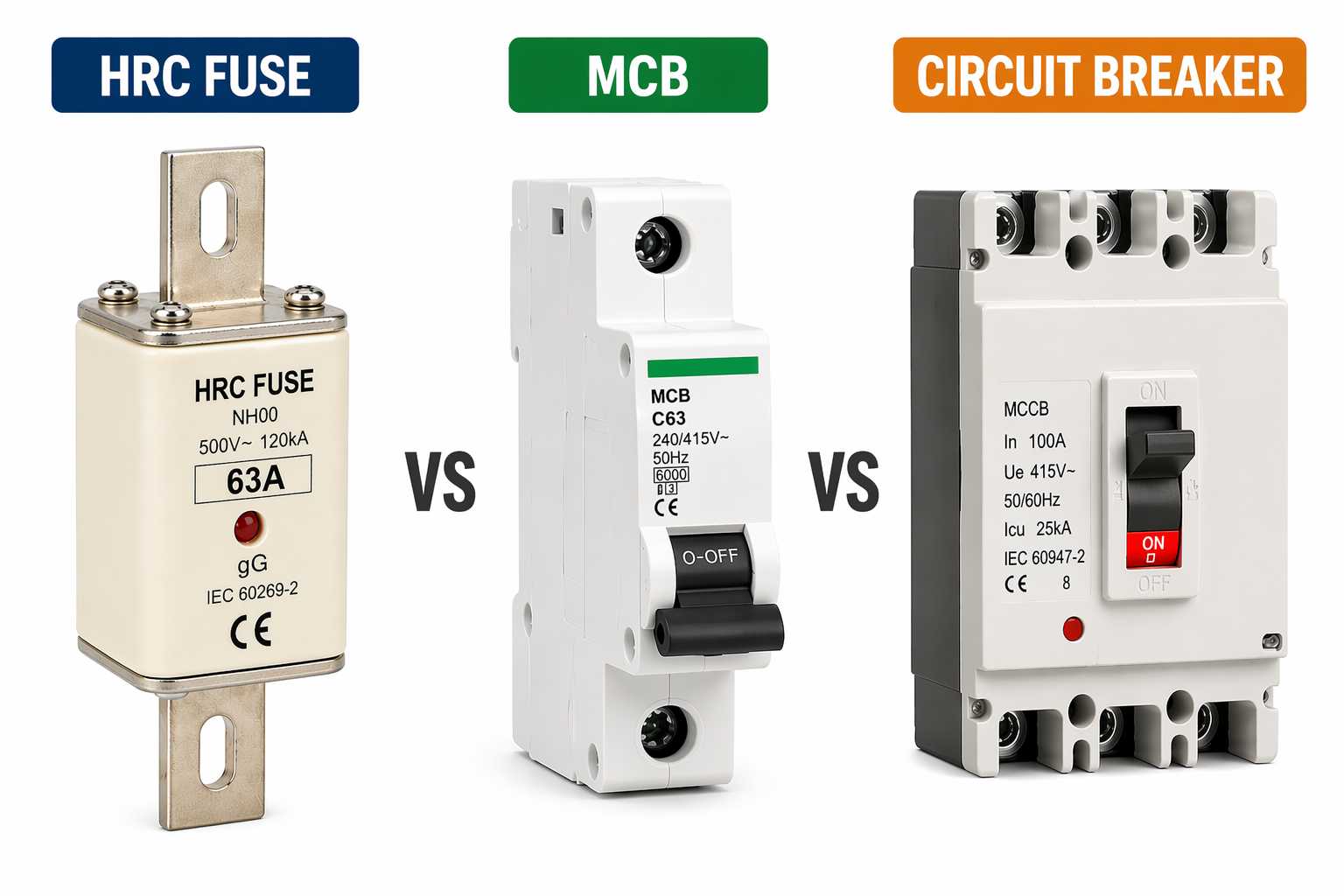

HRC Fuse vs MCB vs Circuit Breaker

Rajah 3: Fius HRC lwn MCB lwn Pemutus Litar

Ciri	Fius HRC	MCB (Pemutus Litar Kecil)	Pemutus Litar (MCCB/ACB)
Kaedah Kerja	Meleleh untuk memutuskan litar	Perjalanan secara automatik	Perjalanan menggunakan mekanisme lanjutan
Kebolehgunaan semula	Tidak boleh digunakan semula (ganti selepas digunakan)	Boleh diguna semula (boleh diset semula)	Boleh diguna semula (boleh diset semula)
Kapasiti Pecah	Sangat tinggi	Rendah hingga sederhana	Tinggi (lebih tinggi daripada MCB)
Kelajuan Respons	Sangat cepat	Cepat	Boleh laras (boleh segera atau tertunda)
Penyelenggaraan	Memerlukan penggantian	Penyelenggaraan minima	Memerlukan penyelenggaraan berkala
Fleksibiliti	Operasi tetap	Tetapan terhad	Tetapan perlindungan boleh laras
kos	Kos permulaan yang rendah	Sederhana	Kos permulaan yang lebih tinggi
Kebolehpercayaan	Sangat boleh dipercayai	Boleh dipercayai	Sangat boleh dipercayai dengan kawalan lanjutan

Aplikasi HRC Fius

• Sistem pengagihan kuasa – Digunakan untuk melindungi penyuap dan talian pengagihan daripada arus kerosakan tinggi, memastikan operasi rangkaian elektrik yang stabil dan selamat.

• Panel kawalan industri – Dipasang pada panel dan gear suis untuk memberikan perlindungan yang boleh dipercayai terhadap beban lampau dan litar pintas, membantu mengelakkan kerosakan peralatan.

• Perlindungan motor – Melindungi motor elektrik daripada arus berlebihan yang boleh menyebabkan terlalu panas, kegagalan penebat dan jangka hayat yang berkurangan.

• Perlindungan pengubah – Melindungi transformer dengan mengganggu arus kerosakan dengan cepat, mencegah kerosakan yang mahal dan kegagalan sistem.

• Peranti perlindungan sandaran – Berfungsi bersama-sama dengan pemutus litar untuk menyediakan lapisan perlindungan tambahan, terutamanya dalam keadaan arus kerosakan tinggi.

Kesimpulan

Fius HRC menyediakan perlindungan yang pantas dan boleh dipercayai dengan melebur di bawah arus yang berlebihan dan dengan selamat mengganggu arus kerosakan tinggi dengan penindasan arka yang berkesan.Jenis kartrij, bilah dan cecair menjadikannya sesuai untuk aplikasi yang berbeza, manakala kapasiti pecah yang tinggi, tindak balas pantas dan prestasi yang boleh dipercayai menjadikannya pilihan yang kukuh untuk pengagihan kuasa, panel kawalan, motor, transformer dan sistem perlindungan sandaran.
