The AD7528AQ ialah penukar digital-ke-analog (DAC) 8-bit yang dihasilkan oleh Analog Devices, Inc. (ADI). Ia termasuk dalam kategori litar berintegrasi pengambilan data (IC), khususnya dalam subkategori penukar digital-ke-analog (DAC).
Ciri-ciri utama AD7528AQ merangkumi:
Fungsi: AD7528AQ ialah DAC berkembar 8-bit yang menukarkan input digital kepada keluaran arus analog. Ia menggunakan seni bina R-2R untuk memastikan keluaran analog yang tepat dan stabil.
Cabaran Reka Bentuk: Produk ini direka untuk memenuhi keperluan penyelesaian DAC yang kecil, berkuasa rendah dan berpatutan untuk pelbagai aplikasi. Ia menawarkan keseimbangan baik antara prestasi dan penggunaan kuasa.
Spesifikasi:
Julat Suhu Operasi: -40°C hingga 85°C
Voltan Bekalan (Digital dan Analog): 5V hingga 15V
Nonlineariti Integral dan Differential (INL/DNL): ±1 LSB (Maksimum)
Masa Penyelesaian: 400ns
Pembungkusan: 20-CDIP (0.300", 7.62mm) melalui lubang
Kelebihan Utama:
reka bentuk berkembar untuk meningkatkan fungsi dan fleksibiliti
Antara muka data selari untuk integrasi mudah ke dalam sistem digital
Julat voltan operasi yang luas untuk keserasian dengan pelbagai sistem
Prestasi keluaran analog yang stabil dan tepat
Aplikasi:
AD7528AQ sesuai untuk pelbagai aplikasi, termasuk sistem kawalan industri, instrumen, dan elektronik pengguna yang memerlukan penukaran keluaran analog yang tepat daripada input digital.
Model Setara:
Terdapat beberapa model setara atau alternatif dari ADI yang menawarkan fungsi dan spesifikasi serupa:
AD7528A: Versi berkembar tunggal AD7528AQ
AD7541A: DAC 12-bit dengan seni bina dan ciri serupa
AD7533: DAC 8-bit dengan pakej dan reka bentuk seni bina berbeza
Model setara ini mungkin menawarkan ciri prestasi, pilihan pembungkusan, atau ciri tambahan yang berbeza untuk memenuhi keperluan aplikasi tertentu.
AD7528AQ Ciri Teknik Utama
AD7528AQ adalah penukar digital kepada analog 8-bit yang direka oleh Analog Devices, Inc. Ia menggabungkan dua DAC berasingan dalam satu cip menggunakan seni bina tangga resistor R-2R. Cip ini berkomunikasi melalui sambungan selari dan memerlukan voltan rujukan luaran. Ia mampu memberikan penukaran digital ke analog yang lancar dengan masa penyelesaian hanya 400ns, amat sesuai untuk operasi pantas yang memerlukan ketepatan masa. Voltan operasi untuk bekalan digital dan analog berkisar antara 5V hingga 15V. Setiap DAC beroperasi secara bebas dengan output arus tanpa penstabil, memerlukan penstabil luar jika mengendalikan beban kapasitif.
AD7528AQ Saiz Pembungkusan

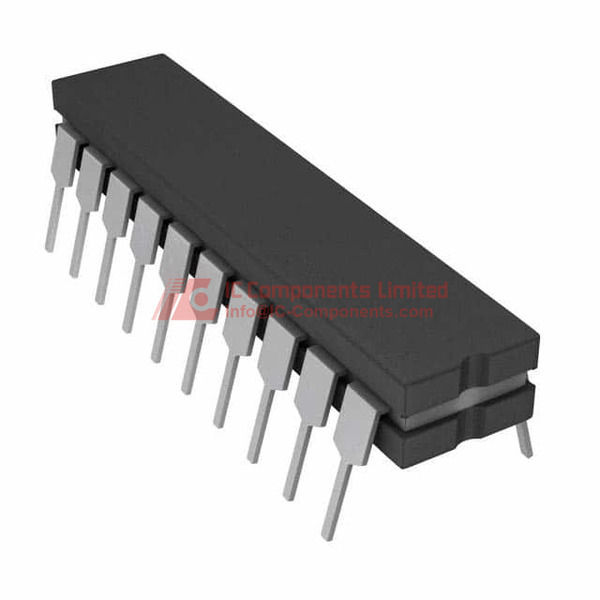

Jenis Pembungkusan: Tiub; Kemasan: 20-CDIP (0.300", 7.62mm); Jenis Pemasangan: Melalui Lubang (Through Hole).
AD7528AQ Aplikasi
Pengambilan Data - Penukar Digital ke Analog (DAC).
AD7528AQ Ciri-ciri
AD7528AQ, yang dihasilkan oleh Analog Devices, Inc., merupakan DAC 8-bit dengan reka bentuk berganda yang menawarkan dua DAC berasingan dalam satu cip. Ia menggunakan seni bina tangga resistor R-2R, berinteraksi melalui sambungan selari dan memerlukan voltan rujukan luaran. Cip ini mampu memberikan penukaran digital kepada analog yang lancar dengan masa penyelesaian 400ns dan voltan operasi antara 5V hingga 15V. Setiap DAC berfungsi secara bebas dan mempunyai output arus tanpa penstabil, memerlukan penstabil luar untuk beban kapasitif.
AD7528AQ Ciri Kualiti dan Keselamatan
Tahap Kepekaan Lembapan: MSL 1 (Tanpa Had); Pematuhan RoHS: Mengandungi plumbum / Tidak Memenuhi RoHS; INL/DNL (LSB): ±1 (Max), ±1 (Max).
AD7528AQ Keserasian
Reka bentuk pakej DIP-20P standard memastikan keserasian dengan teknik pemasangan melalui lubang PCB konvensional. Keperluan bekalan dua voltan dan rujukan luaran membolehkan penggunaan dalam pelbagai tetapan litar periferal.
AD7528AQ Lembaran Data PDF
Untuk maklumat yang paling sahih dan terperinci mengenai AD7528AQ, sila muat turun datasheet yang tersedia di laman web kami. Ia penting bagi pelanggan yang memerlukan spesifikasi teknikal lengkap dan ilustrasi konfigurasi.
