AD7528JPZ adalah penukar digital kepada analog (DAC) 8-bit yang dihasilkan oleh Analog Devices, Inc. Sebagai komponen pengambilan data, litar bersepadu (IC) ini direka untuk menukarkan isyarat input digital kepada isyarat output analog, membolehkan sistem digital dihubungkan dengan peranti analog.
AD7528JPZ menampilkan seni bina saluran berkembar, menyediakan dua DAC 8-bit yang bebas dalam satu pakej. Reka bentuk ini membolehkan penggunaan sumber yang efisien dan penjimatan ruang dalam aplikasi yang memerlukan pelbagai output analog. Peranti ini menggunakan seni bina tangga R-2R, terkenal dengan lineariti dan kesederhanaannya.
Salah satu cabaran reka bentuk utama yang ditangani oleh AD7528JPZ adalah keperluan penukaran digital-ke-analog yang padat dan cekap tenaga dalam pelbagai sistem tertanam dan aplikasi industri. Pakej kecil IC ini berukuran 20-PLCC (9x9) dan mempunyai julat suhu operasi yang luas dari -40°C hingga 85°C, menjadikannya sesuai digunakan dalam persekitaran yang mencabar.
AD7528JPZ menawarkan beberapa spesifikasi penting termasuk masa penyelesaian pantas sebanyak 400ns, julat voltan bekalan digital dari 5V hingga 15V, dan julat voltan bekalan analog dari 5V hingga 15V. Di samping itu, ketepatan lineariti keseluruhan dan ketidaklinieran berbeza (INL/DNL) sebanyak ±1 LSB (maksimum) memastikan prestasi output analog yang berkualiti tinggi.
Kelebihan utama AD7528JPZ termasuk saiznya yang kecil, penggunaan tenaga yang rendah, dan keadaan operasi yang fleksibel, menjadikannya sesuai untuk pelbagai aplikasi. Ini termasuk sistem kawalan industri, elektronik mudah alih, instrumen, dan mana-mana reka bentuk yang memerlukan penukaran digital-ke-analog yang tepat.
AD7528JPZ merupakan peranti tanpa plumbum (lead-free) dan mematuhi standard RoHS, memastikan kepatuhan terhadap alam sekitar dan keserasian dengan piawaian pembuatan moden.
Berkaitan dengan model setara, AD7528JPZ adalah sebahagian daripada siri AD7528 yang mengandungi DAC 8-bit berkembar dari Analog Devices. Beberapa model alternatif dalam siri ini termasuk AD7528JPZ-1 dan AD7528KPZ, yang mungkin menawarkan variasi kecil dalam spesifikasi atau pilihan pembungkusan. Penting untuk merujuk kepada lembaran data dan dokumentasi pengeluar untuk menentukan model yang paling sesuai untuk aplikasi tertentu.
AD7528JPZ Ciri Teknik Utama
AD7528JPZ mempunyai Resolusi 8 Bit, jenis Output Tanpa Penyangga Arus, dan Rujukan Luar. Alat ini direka untuk memberikan ketepatan dan kelajuan tinggi dalam aplikasi pengangkutan data digital kepada analog, sesuai untuk sistem pengukuran dan kawalan yang memerlukan konversi tepat dan pantas.
AD7528JPZ Saiz Pembungkusan

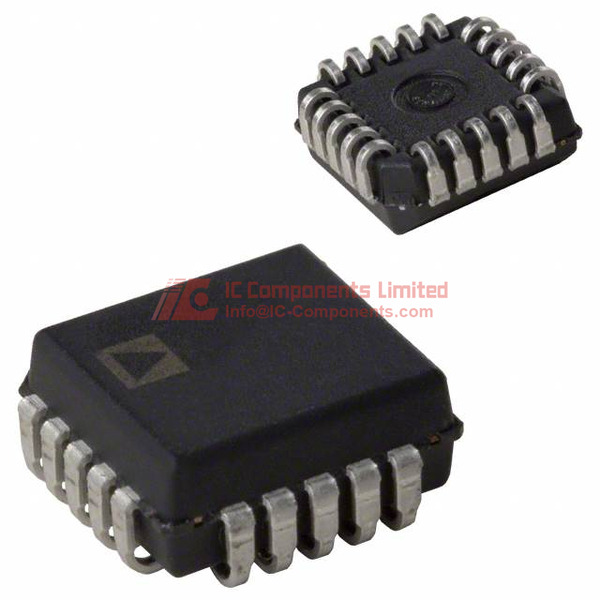

Saiz Pembungkusan 20-PLCC (9x9), dibungkus dalam bentuk Tube dan menggunakan Kaedah Pemasangan Permukaan. Produk ini bebas plumbum / Mematuhi Piawaian RoHS untuk memastikan keselamatan pengguna dan alam sekitar.
AD7528JPZ Aplikasi
AD7528JPZ, dihasilkan oleh Analog Devices, Inc. (ADI), adalah penukar digital ke analog (DAC) 8-bit berpasangan yang sesuai untuk aplikasi dalam sistem pengambilan data yang memerlukan konversi digital-ke-analog yang pantas dan tepat. Pengantara data selari membolehkan integrasi dengan mikropengawal dan pemproses digital, sesuai untuk automasi industri, kawalan proses, dan instrumen lain di mana output analog yang tepat adalah penting.
AD7528JPZ Ciri-ciri
AD7528JPZ dilengkapi dengan seni bina R-2R berkelajuan tinggi yang memiliki masa penyelesaian hanya 400 nanodetik, menyediakan respons pantas dalam aplikasi kritikal. Peranti ini beroperasi dalam julat voltan bekalan luas (5 V ~ 15 V) untuk bekalan digital dan analog, meningkatkan penyesuaian kepada pelbagai persekitaran kuasa. DAC menyokong INL/DNL sehingga ±1 LSB maksimum, memastikan ketepatan dalam konversi digital-ke-analog. Dengan 2 penukar D/A, ia membolehkan keluaran berganda secara serentak untuk operasi pelbagai tugas dalam sistem kompleks.
AD7528JPZ Ciri Kualiti dan Keselamatan
Tahap Kepekaan Kelembapan (MSL) adalah 1 (Tanpa Had), menunjukkan ketahanan tinggi terhadap pendedahan kelembapan semasa penyimpanan dan pengendalian, memastikan keberkesanan dan keselamatan produk.
AD7528JPZ Keserasian
Antaramuka data selari memastikan keserasian dengan rangkaian sistem digital dan mikropengawal yang berbeza, memudahkan integrasi reka bentuk. Konfigurasi pin dan parameter elektrik khusus membolehkan pengganti atau peningkatan yang mudah dalam reka bentuk litar sedia ada.
AD7528JPZ Lembaran Data PDF
Datasheet PDF bagi AD7528JPZ tersedia untuk mendapatkan maklumat teknikal lengkap dan butiran terperinci. Pelanggan digalakkan memuat turun datasheet rasmi dari laman web kami untuk memastikan maklumat produk yang paling terkini dan tepat.
Pengedar Berkualiti
IC-Components adalah pengedar utama untuk ADI (Analog Devices, Inc.). Dengan rangkaian pengedaran yang kukuh dan penekanan terhadap produk berkualiti tinggi, kami menjamin ketersediaan dan harga terbaik. Pelanggan dialu-alukan untuk mendapatkan sebut harga AD7528JPZ melalui laman web kami, di mana layanan dan sokongan yang cemerlang akan disediakan.
