ISL97701IRZ adalah litar bersepadu pengatur voltan penambah kuasa (IC) berprestasi tinggi dari Renesas Electronics America. Sebagai ahli dalam kategori Pengatur Volt (Voltage Regulators) - Pengatur Tukar DC DC, device ini direka bentuk untuk menyediakan voltan positif yang boleh disesuaikan daripada sumber voltan input yang lebih rendah.
Ciri-ciri utama ISL97701IRZ termasuk:
Fungsi: ISL97701IRZ adalah pengatur tukar peningkat (boost) yang mampu menukar voltan input yang lebih rendah (2.3V hingga 5.5V) kepada voltan keluaran yang lebih tinggi dan boleh disesuaikan (sehingga 28V) dengan arus keluaran maksimum 1.2A. Ia sesuai digunakan dalam pelbagai aplikasi yang memerlukan bekalan voltan yang meningkat.
Cabaran Reka Bentuk yang Ditangani: ISL97701IRZ memenuhi keperluan untuk penyelesaian penukaran voltan yang padat, cekap dan mudah disesuaikan, mampu beroperasi dalam julat suhu yang luas (-40°C hingga 85°C). Warna kecil pakej 10-VFDFN Exposed Pad (3x3mm) menjadikannya ideal untuk reka bentuk yang memerlukan ruang yang terhad.
Spesifikasi: Peranti ini mempunyai frekuensi penukaran sebanyak 1MHz, satu voltan keluaran positif yang boleh disesuaikan, dan tiada penyearah sinkron. Ia mematuhi RoHS dan mempunyai Tahap Kepekaan Kelembapan (MSL) 3, yang bermakna ia mampu tahan selama 168 jam pendedahan kepada keadaan yang ditetapkan dalam piawaian IPC/JEDEC J-STD-020.
Kelebihan: ISL97701IRZ menawarkan keberkesanan yang tinggi, saiz kecil dan julat voltan input yang luas, menjadikannya sesuai untuk pelbagai aplikasi yang memerlukan bekalan kuasa yang ditingkatkan dan dikawal selia. Voltan keluaran yang boleh disesuaikan serta pakej yang padat menjadikannya penyelesaian serba guna untuk pereka bentuk.
Keserasian: ISL97701IRZ adalah peranti pemasangan atas permukaan (surface-mount) dan serasi dengan proses pemasangan SMT standard. Ia boleh digunakan dalam pelbagai aplikasi termasuk elektronik mudah alih, peralatan industri dan sistem automotif, di mana pengatur boost diperlukan.
Model Sejajar: Terdapat beberapa model sejajar atau alternatif dari Renesas Electronics America, termasuk:
ISL97702IRZ: Serupa dengan ISL97701IRZ, tetapi dengan arus keluaran lebih tinggi iaitu 2A.
ISL97703IRZ: Menawarkan ciri yang sama dengan ISL97701IRZ, tetapi dengan voltan output tetap 12V.
ISL97704IRZ: Memberikan voltan output tetap 5V dengan arus keluaran yang lebih tinggi iaitu 2A.
ISL97705IRZ: Menghantar voltan output tetap 3.3V dengan arus keluaran 1.2A.
Model-model sejajar ini menawarkan pelbagai spesifikasi voltan dan arus keluaran yang berbeza, membolehkan pereka memilih pilihan yang paling sesuai dengan keperluan aplikasi mereka.
ISL97701IRZ Ciri Teknik Utama
Pengatur Penukar Naik Khas yang cekap tinggi, padat, dan boleh disesuaikan. Menyokong voltan keluaran dari 4.3V hingga 28V dengan aliran output sehingga 1.2A. Beroperasi dalam julat voltan input 2.3V hingga 5.5V dan mempunyai frekuensi penukaran tinggi 1MHz untuk komponen luaran yang lebih kecil. Direka bentuk untuk konfigurasi keluaran positif dan menggunakan topologi penukaran naik tanpa penukar keberayauan, sesuai untuk aplikasi berprestasi tinggi.

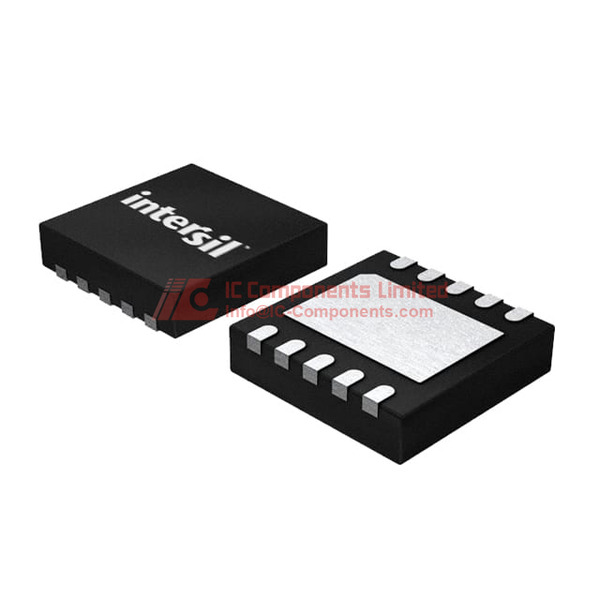

ISL97701IRZ Saiz Pembungkusan
Pakej jenis 10-DFN (3x3), diperbuat daripada bahan tanpa plumbum / mematuhi RoHS. Saiz pakej yang kompak memudahkan pemasangan dan pengendalian. Suhu operasi antara -40°C hingga 85°C (TA), sesuai untuk kegunaan pelbagai persekitaran.
ISL97701IRZ Aplikasi
Sesuai untuk digunakan dalam Peranti Mudah Alih dan Peralatan Elektronik yang memerlukan penambahan voltan dari sumber voltan yang lebih rendah. Ideal untuk aplikasi yang memerlukan penyesuaian voltan yang cekap dan boleh diandalkan.
ISL97701IRZ Ciri-ciri
Pengatur Penukar Naik ISL97701IRZ adalah IC pengatur voltan penukaran naik yang sangat cekap, kecil dan boleh disesuaikan. Menyokong voltan keluaran yang boleh diubah dari 4.3V hingga 28V, menangani aliran keluar sehingga 1.2A. Beroperasi dalam julat voltan input 2.3V hingga 5.5V, frekuensi penukaran 1MHz memudahkan penggunaan komponen luaran yang lebih kecil. Menyokong konfigurasi output positif dan berasaskan topologi penukaran naik, tanpa rektifier sinkron. Dibungkus dalam pakej 10-VFDFN yang sensitif terhadap kelembapan, memastikan pengurusan termal yang baik dan penggunaan ruang papan cetak yang optimum.
ISL97701IRZ Ciri Kualiti dan Keselamatan
Menawarkan tahap sensitiviti kelembapan MSL 3 selama 168 jam, memastikan kebolehpercayaan dalam pelbagai keadaan persekitaran. Memenuhi piawaian RoHS, menandakan ia bebas plumbum dan selamat digunakan dalam pelbagai aplikasi yang menekankan perlindungan alam sekitar dan standards keselamatan kesihatan.
ISL97701IRZ Keserasian
Sesuai dengan teknologi pemasangan di permukaan (SMT) untuk proses pengilangan dan pemasangan yang lebih mudah. Direka untuk integrasi yang lancar ke dalam pelbagai rekabentuk litar elektronik yang memerlukan fungsi penambahan voltan.
ISL97701IRZ Lembaran Data PDF
Maklumat paling tepat dan terperinci tentang ISL97701IRZ boleh didapati dalam fail PDF lembar data terkini di laman web kami. Disarankan untuk memuat turun daripada halaman semasa bagi memastikan anda mendapatkan semua data reka bentuk dan teknikal yang diperlukan.
