Kapasitansi seramik berbilang lapisan TDK Corporation CGJ4C2C0G1H102J060AA merupakan kapasitor seramik berprestasi tinggi (MLCC) yang direka khas untuk aplikasi elektronik automotif. Komponen berketepatan ini menawarkan kebolehpercayaan dan kestabilan yang luar biasa di seluruh julat suhu dari -55°C hingga 125°C, menjadikannya sesuai untuk persekitaran automotif yang memerlukan ketahanan tinggi.

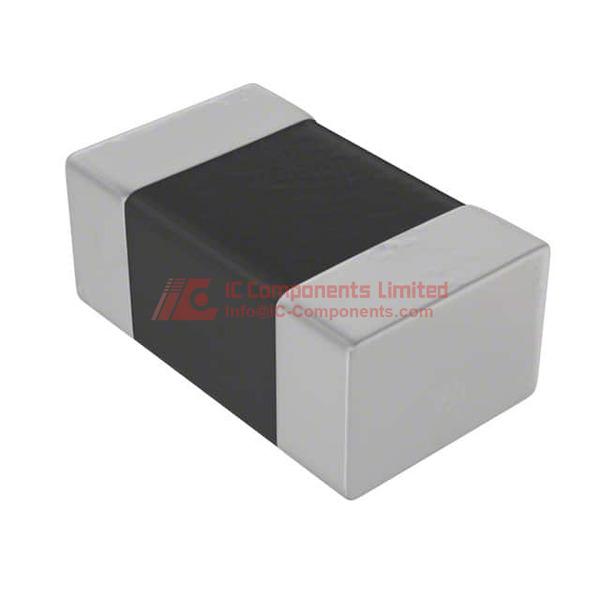

Kapasitor ini mempunyai saiz padat 0805 (2012 Metric) dengan pakej permukaan yang berukuran 2.00mm x 1.25mm, membolehkan integrasi yang padat dalam papan litar sambil mengekalkan ciri elektrik yang kukuh. Dengan nilai kapasitansi 1000 pF dan voltan rated 50V, komponen ini memberikan prestasi elektrik yang tepat dengan toleransi ketat ±5%.
Menggunakan teknologi koefisien suhu C0G/NP0, kapasitor ini memastikan kestabilan suhu yang luar biasa dan perubahan kapasitansi yang minima di bawah keadaan persekitaran yang berubah-ubah. Pengesahannya yang memenuhi piawaian AEC-Q200 juga menekankan kesesuaiannya untuk elektronik automotif, menjamin kebolehpercayaan dan ketahanan tinggi dalam sistem automotif yang mencabar.
Kelebihan utama komponen ini termasuk reka bentuk yang padat, prestasi suhu yang cemerlang, rating voltan tinggi, dan kelayakan gred automotif. Ia amat sesuai untuk aplikasi yang memerlukan kapasitansi stabil dalam unit kawalan elektronik, litar sensor, sistem pengurusan kuasa, dan subsistem elektronik automotif yang kritikal.
Model alternatif yang setara termasuk kapasitor MLCC dari pengeluar seperti Murata, Samsung Electro-Mechanics, dan Kemet, yang menawarkan spesifikasi serupa dalam saiz pakej 0805 dengan ciri C0G/NP0 dan kelayakan automotif.
Pakej permukaan dalam format pita dan reel memudahkan proses pemasangan automatik, meningkatkan kecekapan dan konsistensi pengilangan. Dengan reka bentuk yang kukuh dan ciri elektrik yang tepat, kapasitor TDK ini merupakan solusi berprestasi tinggi untuk aplikasi elektronik automotif yang menuntut.
CGJ4C2C0G1H102J060AA Ciri Teknik Utama
Nilai Kapasitansi 1000 pF, Voltaje Dinilai 50 V, Toleransi ±5%
CGJ4C2C0G1H102J060AA Saiz Pembungkusan
Jenis Permukaan Pasang, MLCC, Bahan Seramik kelas 1 (C0G/NP0), Saiz 0805 (2012 Metric), 2.00mm x 1.25mm x 0.75mm ketebalan. Konfigurasi pin dengan elektrod terminal di hujung sesuai untuk pemasangan permukaan. Ciri Termal: Koefisien Suhu C0G (NP0), julat suhu operasi dari -55°C hingga 125°C. Ciri Elektrikal: Kehilangan dielektrik rendah, kapasitansi stabil dalam suhu dan voltan.
CGJ4C2C0G1H102J060AA Aplikasi
Direka khas untuk elektronik automotif yang memerlukan kestabilan tinggi dan kebolehpercayaan dalam persekitaran keras. Sesuai digunakan dalam penapisan talian kuasa, litar penentu masa, dan penindasan gangguan dalam sistem automotif.
CGJ4C2C0G1H102J060AA Ciri-ciri
Kestabilan tinggi dan kerugian rendah berkat bahan dielektrik C0G/NP0 yang memastikan perubahan kapasitansi minimum terhadap variasi suhu, voltan, dan frekuensi. Pematuhan AEC-Q200 menjamin kelayakan untuk penggunaan automotif termasuk ketahanan terhadap tekanan suhu dan mekanikal. Pematuhan RoHS memastikan keselamatan alam sekitar dan pengilangan tanpa plumbum. Pembungkusan Tape dan Reel dioptimumkan untuk proses pemasangan automatik, mengurangkan kerosakan semasa pengendalian dan memudahkan pengeluaran volume tinggi. Ciri ESR dan ESL rendah meningkatkan prestasi frekuensi tinggi. Saiz padat 0805 membolehkan reka bentuk penjimatan ruang tanpa menjejaskan prestasi. Julat suhu operasi dari -55°C hingga 125°C sesuai untuk persekitaran automotif dengan perubahan suhu yang luas.
CGJ4C2C0G1H102J060AA Ciri Kualiti dan Keselamatan
Dihasilkan di bawah kawalan kualiti ketat oleh TDK Corporation, kerajaan global dalam komponen elektronik. Pematuhan AEC-Q200 mengesahkan kebolehpercayaan tahap automotif termasuk ketahanan terhadap suhu tinggi dan kejutan mekanikal. Pematuhan RoHS menjamin pematuhan kepada peraturan alam sekitar dan bahan berbahaya antarabangsa. Prestasi elektrik konsisten yang diuji untuk memenuhi spesifikasi pengeluar, mencegah kerosakan dalam aplikasi kritikal.
CGJ4C2C0G1H102J060AA Keserasian
Serasi dengan proses pemasangan permukaan standard termasuk proses solder reflow dalam pengeluaran papan litar automotif. Boleh diintegrasikan dengan lancar bersama MLCC siri CGJ TDK lain untuk memenuhi keperluan reka bentuk litar kompleks. Memenuhi piawaian industri automotif, memastikan kebolehtukaran dan konsistensi prestasi antara komponen berkaitan.
CGJ4C2C0G1H102J060AA Lembaran Data PDF
Laman web kami menyediakan lembaran data paling autentik dan terkini untuk model CGJ4C2C0G1H102J060AA dari TDK Corporation. Kami mengesyorkan pelanggan muat turun lembaran data ini secara langsung dari halaman ini untuk maklumat lengkap mengenai ciri elektrik, maklumat pembungkusan, dan catatan aplikasi yang membantu memperbaik keputusan reka bentuk anda.
