Bagaimana untuk mengukur voltan ADS1115 dan ESP32?

ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs dan ESP32 ESP32 ESP Out Stock mewakili dua komponen lanjutan integral kepada elektronik moden.ADS1115, penukar analog-ke-digital 16-bit (ADC), cemerlang dalam pengambilalihan data ketepatan dengan keuntungan laras dan konfigurasi input yang fleksibel, menjadikannya sesuai untuk aplikasi yang memerlukan ketepatan yang tinggi.Melengkapkan ini, mikrokontroler ESP32, dengan keupayaan Wi-Fi dan Bluetooth terbina dalam, menawarkan kuasa pemprosesan yang mantap dan antara muka periferal yang serba boleh.Bersama-sama, mereka membentuk kombinasi yang kuat untuk peranti IoT, sistem sensor, dan penyelesaian yang didorong oleh teknologi lain, menekankan kecekapan, kebolehsuaian, dan inovasi.

Katalog

ADS1115 Gambaran Keseluruhan

The ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs , penukar analog-ke-digital yang sangat maju (ADC), menonjolkan resolusi 16-bit yang luar biasa yang difasilitasi melalui antara muka I2C.Peranti ini mempunyai potensi untuk membentangkan data yang sangat tepat dengan kadar pensampelan sehingga 860 sesaat.

Reka bentuk serba boleh menyokong empat saluran input tunggal atau secara alternatif, dua saluran input berbeza.Pilihan ini memberikan fleksibiliti yang ketara untuk mikrokontroler, terutamanya apabila ADC onboard tidak hadir atau apabila ketepatan adalah matlamat utama.

Ciri terkenal ADS1115 adalah kemasukan penguat keuntungan laras, yang dapat mencapai penguatan isyarat sehingga 16 kali.Ini menjadikannya sangat mahir dalam menguruskan input isyarat halus dalam pelbagai julat.

Gambaran keseluruhan ESP32

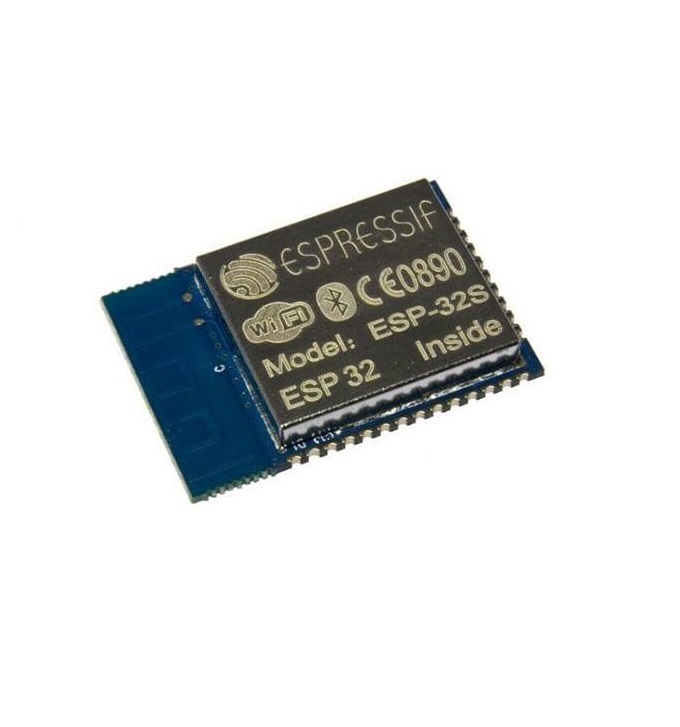

Cip mikrokontroler ESP32 ESP32 ESP Out Stock cemerlang dengan kebolehan Wi-Fi dan Bluetooth, mempamerkan fleksibiliti yang luar biasa.Dibuat dengan teknologi 40 nm maju TSMC, ia menyelaraskan prestasi dengan kecekapan tenaga.Ciri -ciri ini menjadikan ESP32 terpakai di seluruh bidang yang bervariasi, seperti elektronik pengguna dan automasi perindustrian, di mana prestasi RF dan kebolehpercayaan yang tidak berbelah bahagi dengan ketara.

Ciri ADS1115 dan ESP32

ESP32

The ESP32 ESP32 ESP Out Stock memanfaatkan pemproses LX6 32-bit yang mantap, yang terdapat dalam konfigurasi dwi-teras atau teras.Ia beroperasi pada kelajuan antara 160 MHz hingga 240 MHz, mencapai sehingga 600 DMIP.Reka bentuk ini termasuk coprocessor ultra-rendah kuasa, yang dioptimumkan oleh 320 kib ram dan 448 kib rom.Dengan Wi-Fi 802.11 b/g/n yang lancar dan Bluetooth v4.2, ia berkomunikasi dengan mudah melalui saluran radio yang dikongsi.

Antara muka periferal yang serba boleh ESP32 mempunyai ciri -ciri GPIOS, ADC, DAC, sensor sentuhan, dan sambungan seperti SPI, I²S, I²C, UART, pengawal ingatan, Ethernet MAC, dan CAN BUS.Keselamatan dipertingkatkan dengan sokongan untuk piawaian IEEE 802.11, boot selamat, dan penyulitan kilat.

Kesesuaian antara muka ESP32 menyumbang sangat.Pilihan I/O yang luas dapat memudahkan sistem IoT yang kompleks, menghalang anda dari perkakasan tambahan.Anda dapat mendapati bahawa interaksi lancar antara Bluetooth dan Wi-Fi dengan ketara meningkatkan fleksibiliti dan kecekapan sistem, menangani pelbagai keperluan emosi dan operasi.

ADS1115

ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs dicirikan oleh reka bentuk padatnya dalam pakej X2QFN dan keupayaannya untuk beroperasi melalui voltan bekalan yang luas 2.0V hingga 5.5V.Ia mengekalkan penggunaan kuasa yang rendah, sekitar 150 μA dalam mod berterusan.Kadar data yang boleh disesuaikan, yang berkisar dari 8 SPS hingga 860 SPS, membolehkan penyelesaian kitaran tunggal yang cekap.

Dengan rujukan voltan rendah dan pengayun dalaman, ADS1115 berkomunikasi melalui antara muka I2C, menawarkan empat pilihan alamat.Ia menyokong empat input tunggal atau dua pembezaan, bersama-sama dengan fungsi komparator yang boleh diprogramkan.

ADS1115 dinilai untuk ketepatan dan fleksibiliti dalam situasi dunia nyata.Kadar data yang boleh disesuaikan amat dihargai kerana keupayaannya untuk melaksanakan dengan cekap di bawah pelbagai keadaan.Memuji peranti untuk penggunaan kuasa yang rendah, yang memanjangkan hayat bateri dalam aplikasi mudah alih, memupuk kebolehpercayaan dalam sistem pemantauan jauh di seluruh persekitaran yang berbeza.

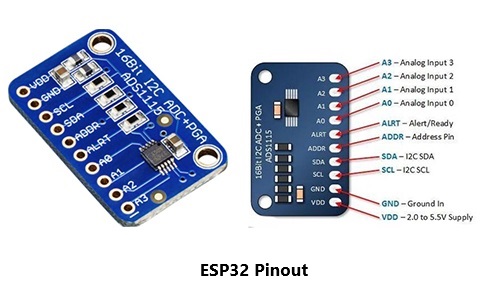

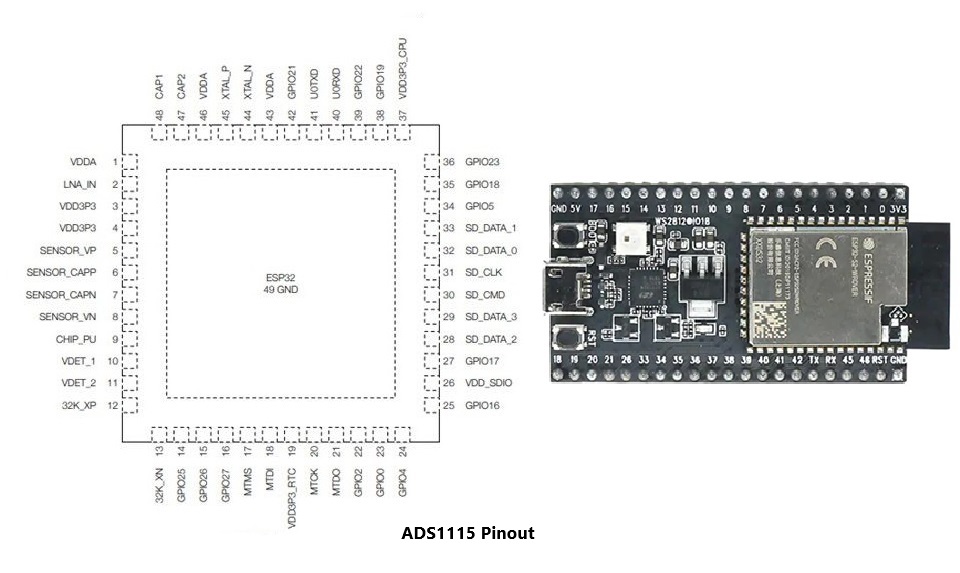

ADS1115 dan ESP32 PINOUT

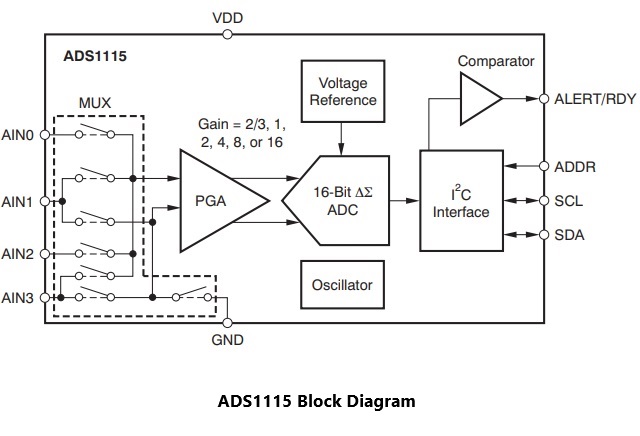

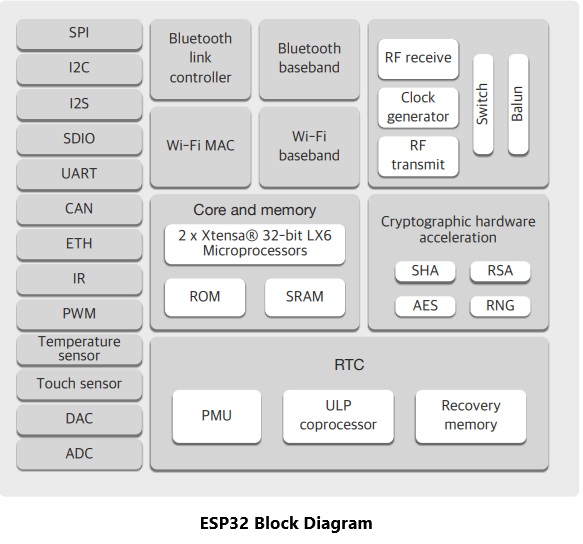

ADS1115 dan ESP32 Rajah Blok

Aplikasi ADS1115 dan ESP32

Peranan ESP32 dalam Penyelesaian IoT Kontemporari

ESP32 ESP32 ESP Out Stock muncul sebagai elemen utama dalam ekosistem IoT tenaga rendah, di mana ia memainkan peranan utama dalam memudahkan hab sensor, pembalak data, dan integrasi peranti pintar.Peranti pelbagai fungsi ini juga menyokong streaming video dan audio, berfungsi sebagai hab untuk mainan Wi-Fi yang dibolehkan, sistem pengiktirafan pertuturan, teknologi rumah pintar, dan elektronik yang boleh dipakai.Secara ketara, apabila dimasukkan ke dalam rangkaian sistem perindustrian dan keselamatan, ESP32 meningkatkan hubungan dan kebolehpercayaan, dengan cekap memenuhi keperluan rumit.Dalam praktiknya, menggunakan ESP32 di rumah pintar telah menunjukkan dengan ketara meningkatkan masa tindak balas automasi, menggariskan prestasi yang kukuh.

Aplikasi serba boleh ADS1115

ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs penukar analog-ke-digital mendapati aplikasi yang meluas dalam domain seperti instrumen mudah alih, elektronik pengguna, dan sistem yang memberi tumpuan kepada pemantauan bateri dan suhu.Penglibatannya dalam sistem kawalan automasi dan proses kilang menonjolkan ketepatan dan fleksibiliti dalam tugas penukaran data.Penggunaan praktikal mendedahkan bahawa ADS1115 memberikan ketepatan yang luar biasa dalam pemantauan faktor persekitaran, sesuai untuk mengekalkan kecekapan operasi dalam tetapan perindustrian.Reka bentuk kompak dan rendah tenaga penukar adalah sesuai untuk sistem tertanam di mana ruang dan pemuliharaan tenaga adalah penting.Pengalaman dalam automasi proses menunjukkan bahawa menggunakan ADS1115 dapat meningkatkan gelung maklum balas sistem, mengakibatkan operasi yang lebih lancar dan kestabilan sistem yang lebih baik.Penyesuaian lancar penukar kepada aplikasi yang berbeza -beza menekankan keberkesanannya dalam memenuhi pelbagai cabaran teknologi.

Mengadun ADS1115 ADC dengan ESP32

Mengintegrasikan penukar analog-ke-digital ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs (ADC) dengan mikrokontroler ESP32 ESP32 ESP Out Stock memperkenalkan peluang peluang untuk sistem pengumpulan data yang tepat.ADS1115 mempunyai resolusi 16-bit, sesuai untuk aplikasi yang menuntut tepat, seperti pemantauan alam sekitar dan pengumpulan data jauh.Di bawah ini, kami meneroka kaedah dan pemikiran langkah demi langkah untuk memudahkan proses integrasi yang lancar.

Memulakan sambungan i2c

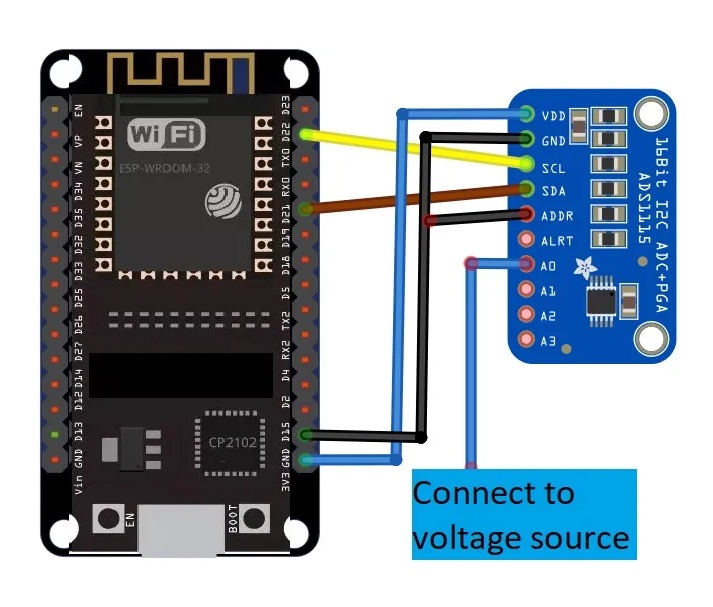

Gunakan protokol komunikasi i2c untuk memupuk dialog yang berkesan antara ADS1115 dan ESP32.Pautan isyarat analog, yang bertujuan untuk pengukuran, ke pin A0 ADS1115.Menggunakan GPIO21 dan GPIO22 pada ESP32, kerana mereka biasanya berfungsi sebagai garis I2C SDA dan SCL lalai.Memastikan integriti isyarat yang boleh dipercayai dalam susun atur litar kompleks atau panjang melibatkan menggabungkan perintang tarik yang betul pada baris ini.Semasa persediaan sambungan i2c, menyedari pendawaian yang selamat membantu mengelakkan ketidaktepatan data yang berpotensi.Konfigurasikan alamat I2C ADS1115 dengan menyesuaikan pin alamat untuk membolehkan penggunaan ADC serentak pada bas tunggal.

Menyesuaikan ADS1115 untuk kecekapan yang dipertingkatkan

Mengkonfigurasi ADS1115 dalam mod tunggal atau pembezaan menyelaraskannya dengan tugas di tangan.Mod pembezaan cemerlang dalam situasi, seperti perbandingan voltan dari sensor yang berlainan, manakala mod tunggal-berakhir sesuai dengan pengukuran voltan tunggal berbanding dengan tanah yang sama.Memilih tetapan penguat keuntungan yang sesuai (PGA) yang sesuai untuk meningkatkan keberkesanan resolusi ADC.Tetapan PGA membolehkan penguatan voltan isyarat pengsan, meningkatkan kepekaan ADC kepada variasi isyarat input halus.

Dinamik dan Peningkatan Kuasa

Untuk kebolehpercayaan, ADS1115 harus beroperasi dalam julat voltan 2.0V hingga 5.5V.Sistem yang menggunakan ESP32 sering mempunyai sumber kuasa 3.3V, menjajarkan secara langsung dengan ADS1115.Menilai penggunaan kuasa terhadap tetapan kadar data boleh mendorong kecekapan kuasa, terutamanya dalam peranti yang didorong oleh bateri.Pendekatan yang berharga melibatkan penyesuaian kadar data berdasarkan corak permintaan: menurunkan kadar data semasa tempoh yang kurang kritikal dapat meningkatkan umur panjang bateri sambil mengekalkan integriti data apabila ia paling penting.

ADC luaran dalam memperluaskan keupayaan ESP32

Memahami kekangan ADCS ESP32

ESP32 ESP32 ESP Out Stock , yang menampilkan dua ADC 12-bit, menghadapi batasan tertentu seperti tindak balas bukan linear dan kelemahan kepada gangguan, yang mempengaruhi ketepatan pengukuran voltan.Cabaran -cabaran ini amat berguna dalam situasi yang menuntut pembezaan terperinci turun naik voltan minit.Ketepatan sedemikian adalah kritikal dalam bidang seperti penderiaan biomedikal atau automasi perindustrian, di mana pengambilalihan data tepat mendasari kebolehpercayaan sistem dan keberkesanan operasi.

Kelebihan Menggabungkan ADC resolusi tinggi luaran

Penambahan ADC luaran, seperti ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs dengan resolusi 16-bit, sangat menapis ketepatan pengukuran dan kebolehpercayaan.Proses ini menangani kekangan yang ditimbulkan oleh ADC asli ESP32, memastikan penangkapan data yang lebih boleh dipercayai.Ini adalah penting dalam konteks di mana keadaan luaran memerlukan tafsiran data yang tepat, seperti sistem pemantauan alam sekitar, di mana sedikit variasi dalam output sensor dapat mencetuskan tindakan yang sesuai.

Wawasan praktikal mengenai integrasi ADC luaran

Mengintegrasikan ADC luaran dalam rangka kerja ESP32 meningkatkan ketepatan dan meluaskan fleksibiliti aplikasi.Melalui interfacing yang mahir dan penentukuran yang tepat, ADC luaran boleh berinteraksi dengan pelbagai sensor, dengan itu meningkatkan potensi sistem tertanam.Perspektif yang dimaklumkan mengenai komponen -komponen ini dapat memperbaiki strategi reka bentuk, mengoptimumkan data dan ketepatan data, sambil menyesuaikan pilihan teknologi untuk memenuhi tuntutan aplikasi tertentu.

Pertimbangan dan bimbingan strategik

Konfigurasi strategik ADC luaran boleh mengatasi potensi penentukuran yang berpotensi dari masa ke masa, memelihara ketepatan pengukuran.Selain itu, menggunakan saluran tambahan yang terdapat dalam ADC luaran tertentu boleh menyokong konfigurasi pelbagai sensor dalam aplikasi IoT.Mengintegrasikan komponen -komponen ini dengan pemahaman terperinci tentang dinamik ADC di pelbagai persekitaran dapat meningkatkan keberkesanan sistem secara dramatik, mempamerkan nilai yang besar untuk mengamalkan ADC luaran dalam kerangka teknologi yang canggih.

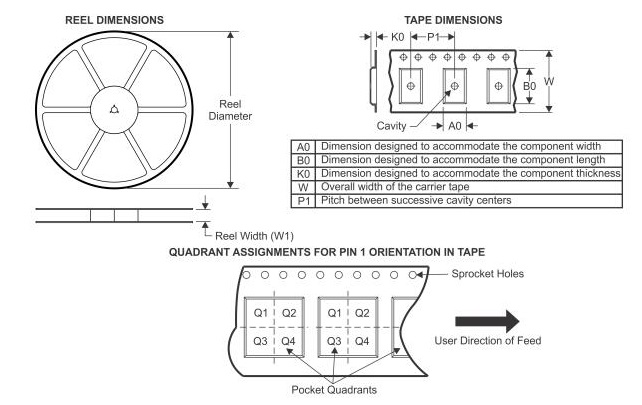

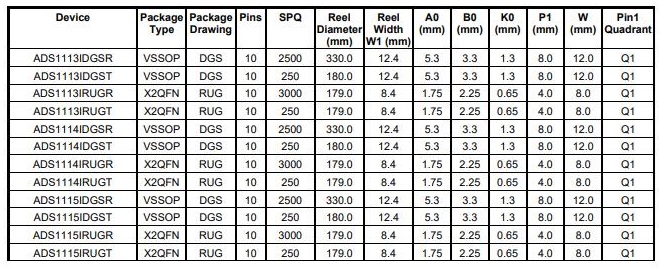

Maklumat pembungkusan ADS1115 dan ESP32

Soalan yang sering ditanya

1. Berapa banyak saluran yang tersedia dengan ADS1115?

ADS1115 ADS1115 TEXAS INSTRUMENTS 24044 In Stock: 35300 pcs menyediakan antara muka ADC 16-bit 4-channel melalui I2C, menyampaikan ketepatan yang dipertingkatkan di luar ADC dalaman Arduino.Dihargai dengan penggunaan sebenar, ia membolehkan sambungan pelbagai sensor, yang meningkatkan kebolehgunaannya dalam pelbagai projek -dari elektronik hobi ke aplikasi perindustrian yang kompleks.

2. Adakah ESP32 termasuk ADC?

Malah, ESP32 ESP32 ESP Out Stock dilengkapi dengan dua ADC 12-bit SAR, memudahkan pengukuran analog pada 18 saluran, dengan beberapa menyokong penguat keuntungan yang boleh diprogramkan.Kesesuaian ini sangat sesuai apabila berurusan dengan pemprosesan isyarat analog yang tepat dan rendah, terutamanya dalam rangkaian sensor yang rumit di mana intensiti isyarat yang berbeza adalah lazim.

3. Bagaimana fungsi ADC Arduino?

ADC dalam Arduino berfungsi dengan menukar input voltan ke dalam data berangka antara 0 dan 1023. Penukaran ini memastikan bahawa perubahan voltan langsung dicerminkan dalam output angka, dengan itu memudahkan pengumpulan data dan pemantauan segera dalam pelbagai konteks, seperti ujian pendidikan dan ujian model awal.

4. Dalam apa cara ESP32 berbeza dari ESP8266?

Walaupun ESP32 dilengkapi dengan CPU 32-bit dwi-teras yang mampu mencapai kelajuan sehingga 240 MHz, ESP8266 mempunyai pemproses satu teras yang beroperasi pada 80 MHz.Kedua -duanya menyokong banyak protokol komunikasi namun berbeza dengan kuasa dan ciri pengkomputeran.Pembezaan ini menjadi relevan apabila memilih mikrokontroler untuk projek yang memerlukan kuasa pemprosesan yang lebih tinggi atau multitasking, kerana pandangan praktikal dari pengalaman menunjukkan perbezaan prestasi yang signifikan dalam bidang seperti penyelesaian IoT dan projek automasi lanjutan.
