Module komunikasi tanpa wayar RFM95W-868S2 direka untuk aplikasi Internet Benda (IoT) dan rangkaian sensor tanpa wayar yang memerlukan kuasa rendah dan jarak komunikasi jauh. Dihasilkan oleh RF Solutions, Peranti Permukaan Mereka (SMD) yang padat ini beroperasi dalam gelombang ISM Sub-1GHz, khususnya pada frekuensi 868MHz, menjadikannya sesuai untuk pelaksanaan komunikasi without wayar di Eropah dan peringkat antarabangsa.
Sebagai modul transceiver berasaskan LoRa, RFM95W-868S2 menawarkan prestasi cemerlang dengan kepekaan yang luar biasa sebanyak -123dBm dan kuasa output sebanyak 17dBm. Modul ini menyokong pelbagai teknik modulation termasuk FSK, GFSK, GMSK, MSK, dan OOK, menyediakan pilihan komunikasi yang serba boleh. Penggunaan kuasa yang rendah adalah kelebihan utama, dengan arus penghantaran antara 20mA hingga 120mA dan arus penerimaan antara 10.8mA hingga 12.1mA.
Peranti ini direka untuk berfungsi secara boleh dipercayai dalam julat suhu dari -20°C hingga 70°C, dengan voltan bekalan yang fleksibel antara 1.8V hingga 3.7V. Ia berkomunikasi melalui antara muka siri SPI dan mampu mencapai kelajuan data sehingga 300kbps, menjadikannya sesuai untuk aplikasi yang memerlukan penghantaran data berkesan dan berkelajuan rendah.
Kelebihan utama termasuk pembungkusan modul SMD padat 16-pin, mematuhi piawaian RoHS, dan reka bentuk kukuh untuk persekitaran komunikasi tanpa wayar yang mencabar. Kawasan aplikasi biasa meliputi pemantauan industri, sensor pertanian, meter pintar, telemetry jauh, dan rangkaian sensor tanpa wayar berkuasa rendah.
Model sepadan atau alternatif dalam keluarga produk yang sama termasuk variasi lain dari siri RFM95, seperti modul dengan julat frekuensi yang berbeza (contohnya 433MHz, 915MHz) atau spesifikasi yang sedikit berbeza. Modul yang serupa daripada pengilang seperti Semtech, Hope RF, dan Microchip juga menawarkan fungsi yang serupa.

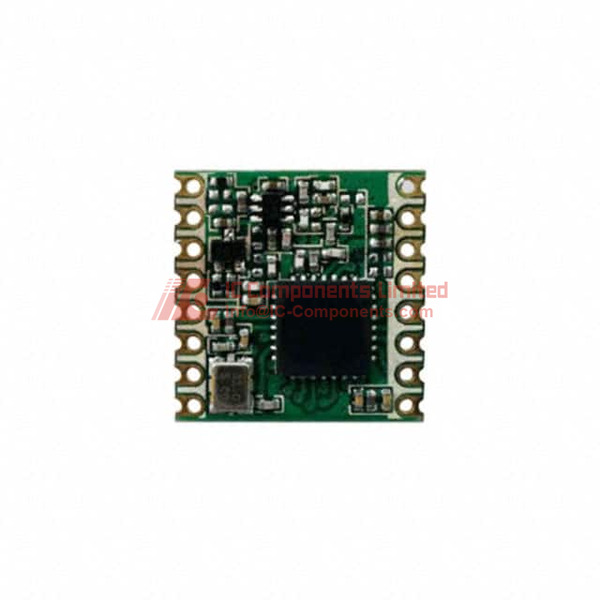

RFM95W-868S2 (1)
RFM95W-868S2 Ciri Teknik Utama
RFM95W-868S2 mempunyai frekuensi operasi 868MHz, kuasa output 17dBm, arus penghantaran 20mA hingga 120mA, arus penerimaan 10.8mA hingga 12.1mA, julat voltan bekalan 1.8V hingga 3.7V, kadar data 300kbps, dan menggunakan modulasi FSK, GFSK, GMSK, MSK, OOK serta protokol LoRa. Sensitiviti mencapai -123dBm dengan antaramuka siri SPI, dan mampu beroperasi dalam suhu dari -20°C hingga 70°C.
RFM95W-868S2 Saiz Pembungkusan
Peranti ini hadir dalam pakej Modul Permukaan Mount (SMD) dengan kod pemeterian 131246. Bentuk pakej adalah 16-SMD yang sesuai untuk pemasangan permukaan. Ia direka untuk aplikasi pemasangan chassis dengan pengeluaran haba yang stabil di seluruh julat suhu operasi. Dari segi sifat elektrik, ia serasi dengan aplikasi jalur ISM berkuasa rendah di bawah 1GHz, menyokong penghantaran dan penerimaan RF yang efisien dan boleh dipercayai.
RFM95W-868S2 Aplikasi
Modul RF TXRX ini direka khas untuk komunikasi jalur ISM di bawah 1GHz, sesuai untuk aplikasi tanpa wayar jarak jauh berkuasa rendah menggunakan protokol LoRa. Contohnya termasuk rangkaian sensor IoT, meter pintar, automasi rumah, pemantauan industri, dan sistem telemetri jauh. Ia menyokong pertukaran data yang kukuh dan skema modulasi yang membolehkan integrasi ke dalam pelbagai sistem komunikasi tanpa wayar yang memerlukan penghantaran RF yang boleh dipercayai pada frekuensi 868MHz.
RFM95W-868S2 Ciri-ciri
Modul RFM95W-868S2 menggabungkan teknologi modulasi canggih seperti FSK, GFSK, GMSK, MSK dan OOK untuk mengoptimumkan integriti isyarat serta meminimumkan gangguan dalam jalur ISM yang padat. Ia menawarkan sensitiviti tinggi iaitu -123dBm yang memastikan penerimaan isyarat lemah secara konsisten di jarak jauh. Dengan kuasa keluaran 17dBm, modul ini mengimbangi kekuatan penghantaran dan kecekapan tenaga, sesuai untuk peranti berkuasa bateri. Ia menyokong antaramuka siri SPI untuk sambungan yang mudah ke mikropengawal dan sistem terpencil. Julat voltan operasi dari 1.8V hingga 3.7V memberikan fleksibiliti dalam pilihan sumber kuasa. Produk ini mematuhi standard RoHS, memastikan kelestarian alam sekitar dan pematuhan kepada peraturan yang ditetapkan. Julat suhu operasi dari -20°C hingga 70°C menjadikannya sesuai untuk penggunaan dalaman dan luaran yang sederhana keras.
RFM95W-868S2 Ciri Kualiti dan Keselamatan
Modul RF Solutions ini dihasilkan mengikut piawaian kualiti yang ketat dan mematuhi arahan alam sekitar RoHS sepenuhnya, yang menghapuskan bahan berbahaya dan menyokong kelestarian. Penyapuan dan pakej permukaannya yang kukuh melindungi terhadap tekanan mekanikal dan faktor persekitaran, meningkatkan jangka hayat dan kebolehpercayaan dalam pelbagai aplikasi. Pengimbasan ketat semasa pengeluaran memastikan prestasi elektrik yang stabil dan rintangan terhadap perubahan suhu, menjamin operasi yang selamat dan boleh dipercayai dalam peranan komunikasi tanpa wayar yang kritikal.
RFM95W-868S2 Keserasian
RFM95W-868S2 sepenuhnya serasi dengan sistem jalur ISM standard yang beroperasi di bawah 1GHz. Ia boleh berintegrasi secara lancar dengan mikropengawal dan platform terpencil melalui antaramuka SPI. Modul ini menyokong pelbagai protokol modulasi yang diterima secara meluas dalam IoT dan rangkaian kawasan luas berkuasa rendah (LPWAN), menjadikannya fleksibel untuk berbagai aplikasi komunikasi tanpa wayar. Pengguna yang merancang rangkaian berasaskan LoRa akan mendapati modul ini sangat sesuai kerana sokongan protokol dan ciri kuasa yang ditawarkan.
RFM95W-868S2 Lembaran Data PDF
Untuk maklumat teknikal lengkap, panduan reka bentuk, dan data prestasi, disarankan kepada pelanggan memuat turun lembaran data rasmi dari laman web kami di halaman produk semasa. Dokumen ini mengandungi spesifikasi utama, ciri-ciri elektrik, konfigurasi pin, rajah masa, dan nota aplikasi untuk membantu integrasi dan penggunaan modul RFM95W-868S2 secara optimum. Akses kepada lembaran data di sini memastikan anda memperoleh maklumat produk terkini dan paling tepat.
