TXB0101DRLR adalah sebuah litar berintegrasi penukar aras voltan (IC) yang dihasilkan oleh Luminary Micro/Texas Instruments. Ia termasuk dalam kategori produk penukar logik dan penukar aras voltan, menyediakan antara muka dua hala di antara litar yang beroperasi pada aras voltan yang berbeza.
Ciri utama alat ini termasuk pengesanan arah automatik, membolehkan penukaran lancar antara aras voltan 1.2V hingga 3.6V (VCCA) dan 1.65V hingga 5.5V (VCCB). Ia mampu menyokong kadar data sehingga 100Mbps dan mempunyai reka bentuk saluran tunggal. Alat ini dibungkus dalam pakej kecil jenis permukaan mount 6-SOT (SOT-563, SOT-666), menjadikannya sesuai untuk reka bentuk papan litar yang padat.
TXB0101DRLR menyelesaikan cabaran dalam menghubungkan komponen elektronik atau subsistem yang beroperasi pada aras voltan yang berbeza, satu masalah biasa dalam sistem elektronik moden yang bercampur-campur voltan. Keupayaan penukaran aras ini memastikan pemindahan data yang boleh dipercayai dan efisien antara komponen, mengelakkan kerosakan atau kegagalan yang berpotensi disebabkan ketidakserasian voltan.
Alat ini mematuhi piawaian RoHS dan mempunyai julat suhu operasi dari -40°C hingga 85°C, menjadikannya sesuai untuk pelbagai aplikasi termasuk industri, automotif, dan elektronik pengguna. Tahap sensitiviti kelembapan produk ini (MSL) adalah 1, menunjukkan hayat lantai yang tidak terhad.
Dari segi keserasian, TXB0101DRLR dianggap setara atau alternatif kepada IC penukar aras voltan lain seperti TXB0104DRLR (bermekanisme empat saluran) dan TXB0108DRLR (bermekanisme lapan saluran), yang menawarkan fungsi dan spesifikasi yang serupa.
TXB0101DRLR digunakan dalam pelbagai sistem elektronik, termasuk:
Menghubungkan mikrokontroler, pemproses, dan periferal yang beroperasi pada aras voltan yang berlainan
Menghubungkan litar logik digital dengan voltan bekalan yang berbeza
Membolehkan komunikasi antara komponen elektronik lama dan moden
Menyediakan penukaran aras voltan dalam litar gabungan isyarat dan pengurusan kuasa
Secara keseluruhan, TXB0101DRLR ialah IC penukar aras voltan yang serba boleh dan boleh dipercayai, memudahkan reka bentuk sistem elektronik bercampur-voltan, memastikan pemindahan data yang lancar dan serasi antara komponen.
TXB0101DRLR Ciri Teknik Utama
Pengubah Tingkat Voltan Dua Arah, 1 Rangkaian 1 Saluran, Kelajuan Data Hingga 100Mbps
TXB0101DRLR Saiz Pembungkusan

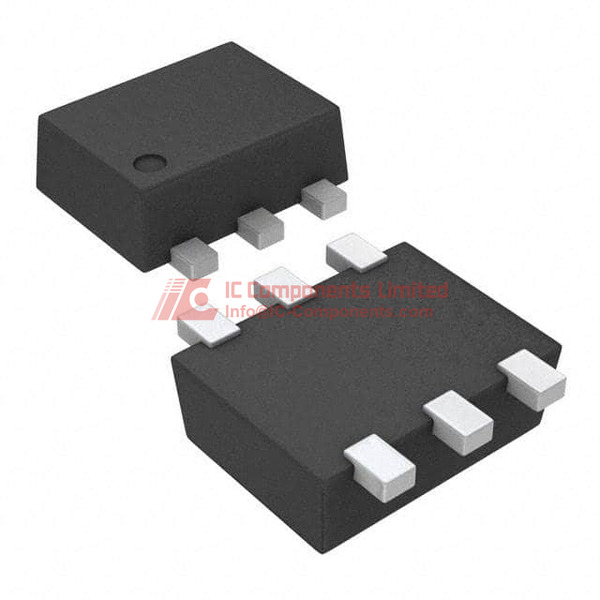

Pakej / Kes: SOT-563 dan SOT-666, Pembungkusan: Pita Potong (CT), Jenis Pemasangan: Permukaan Meletak
TXB0101DRLR Aplikasi
Sirkuit Terintegrasi (IC) untuk Logik - Penterjemah, Pengubah Tahap Voltan
TXB0101DRLR Ciri-ciri
TXB0101DRLR dari Luminary Micro / Texas Instruments adalah penukar aras voltan yang kompak, direka untuk komunikasi Dua Arah antara rangkaian logik yang berbeza. Peranti ini secara automatik mengesan arah aliran data dan menyediakan terjemahan yang lancar dan berkesan antara rangkaian. Ia menyokong pelbagai voltan bekalan, dengan VCCA dari 1.2V hingga 3.6V dan VCCB dari 1.65V hingga 5.5V, menjadikannya serba boleh untuk pelbagai aplikasi. Model ini mempunyai output tris-state, tidak dibalikkan, dan menyokong kadar data sehingga 100Mbps. Suhu operasi dari -40°C hingga 85°C, sesuai digunakan dalam persekitaran keras.
TXB0101DRLR Ciri Kualiti dan Keselamatan
TXB0101DRLR mematuhi piawaian RoHS sepenuhnya, memastikan komponen tanpa plumbum. Peranti ini juga mempunyai Tahap Sensitiviti Kelembapan (MSL) 1, menandakan hayat persekitaran tanpa had di bawah keadaan normal.
TXB0101DRLR Keserasian
Komponen ini dioptimumkan untuk menterjemah tingkat voltan antara rangkaian dalam pelbagai sistem elektronik secara berkesan dan berinterfaksi tanpa risau tentang ketidakserasian voltan.
TXB0101DRLR Lembaran Data PDF
Lembaran datasheet yang paling berautoriti untuk TXB0101DRLR boleh didapati di laman web kami. Kami mengesyorkan memuat turun datasheet ini terus dari halaman semasa untuk mendapatkan maklumat paling tepat dan berguna mengenai spesifikasi dan garis panduan aplikasi.
