ADG702BRJ-REEL7 adalah suis analog berprestasi tinggi yang dihasilkan oleh Analog Devices, direka khas untuk menyediakan pengurusan isyarat yang tepat dan keupayaan suis dalam aplikasi elektronik yang kompak. Litar bersepadu ini menawarkan konfigurasi suis tunggal SPST (Single Pole, Single Throw) yang secara biasa tertutup, menjadikannya sesuai untuk pengurusan isyarat yang tepat dalam pelbagai situasi reka bentuk elektronik.
Diperbuat dengan teknologi suis terkini, perangkat ini berfungsi dalam julat suhu luas dari -40°C hingga 85°C dan menyokong voltan bekalan yang fleksibel antara 1.8V hingga 5V. Prestasi cemerlangnya ditonjolkan oleh rintangan on-state yang sangat rendah sebanyak 3 Ohm dan latitude -3dB yang mengagumkan sebanyak 200MHz, membolehkan penghantaran isyarat berkelajuan tinggi dengan gangguan isyarat minima.
Suis ini menunjukkan ciri elektrik yang cemerlang, termasuk aliran bocor yang sangat rendah sebesar 10pA dan masa suis pantas maksimum 12ns dengan prestasi biasa sekitar 8ns. Isipar injeksi cas yang minimum sebanyak 5pC dan kapasiti saluran sebanyak 17pF memastikan integriti isyarat dan gangguan minima semasa operasi suis.

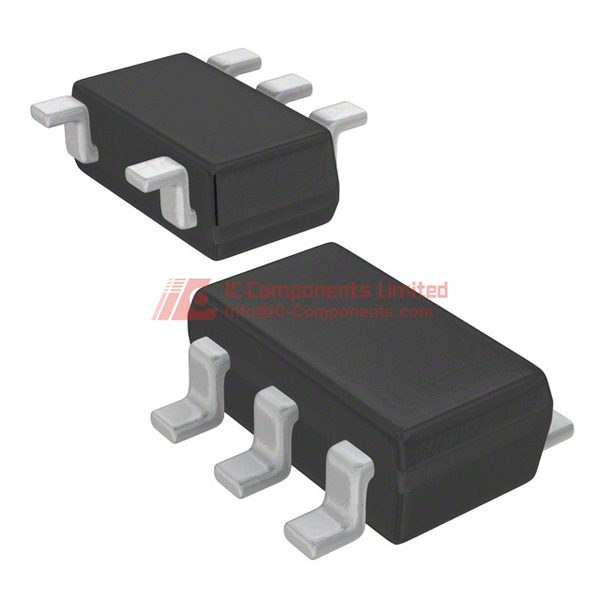

Dipada bentuk pakej yang kompak berasaskan SOT-23-5 (SC-74A), perangkat ini sesuai digunakan dalam reka bentuk yang memerlukan penyesuaian ruang dan pengurusan isyarat yang efisien. Fleksibiliti ini menjadikannya sesuai untuk digunakan dalam telekomunikasi, peralatan ujian dan pengukuran, peranti perubatan, dan sistem penyesuaian isyarat analog yang tepat.
ADG702BRJ-REEL7 mempunyai tahap kepekaan kelembapan Level 1, menunjukkan hayat lantai tanpa had, dan tersedia dalam format pembungkusan Digi-Reel. Walaupun tidak mematuhi RoHS, ia menawarkan prestasi kukuh untuk aplikasi khusus yang memerlukan suis analog yang tepat.
Model serupa atau alternatif dalam keluarga produk yang sama mungkin termasuk ADG702BKSZ, ADG702BRJZ, dan varian lain dalam siri ADG702, memberi pilihan kepada pereka bentuk untuk memenuhi keperluan reka bentuk tertentu.
ADG702BRJ-REEL7 Ciri Teknik Utama
ADG702BRJ-REEL7 adalah suis tunggal-ke-tunggal (SPST) yang normally closed dengan ketahanan keadaan ON maksimum 3 Ohm. Ia mempunyai lebar jalur -3dB sebanyak 200MHz, beroperasi dalam julat suhu antara -40°C hingga 85°C, dengan voltan bekalan antara 1.8V hingga 5V. Masa suis pantas dengan Ton dan Toff masing-masing maksimum 12ns dan 8ns, dan arus kebocoran (IS(off)) maksimum 10pA (Typ). Ia juga menampilkan injeksi cas sebanyak 5pC dan kapasiti saluran tetap sebanyak 17pF dalam keadaan OFF.
ADG702BRJ-REEL7 Saiz Pembungkusan
Jenis pakej: SOT-23-5, pencampuran: SOT23-5, Nombor Bahagian Digi-Key: ADG702BRJ-REEL7DKR-ND. Pakej/Kes: SC-74A, SOT-753, sesuai digunakan dalam pakej untuk pemasangan permukaan yang padat dan mudah pengendalian.
ADG702BRJ-REEL7 Aplikasi
ADG702BRJ-REEL7 digunakan dalam pelbagai aplikasi yang melibatkan Antara Muka - Switched Analog, Multiplexer dan Demultiplexer yang meningkatkan prestasi dalam litar elektronik di mana beberapa input dan output memerlukan sambungan pilihan secara efisien.
ADG702BRJ-REEL7 Ciri-ciri
Reka bentuk satu-pole satu-throw (SPST) yang normally closed, ketahanan maksimum 3 Ohm, lebar jalur -3dB sebanyak 200MHz, operasi dalam julat suhu -40°C hingga 85°C, voltan operasi 1.8V hingga 5V, masa suis pantas dengan Ton maksimum 12ns dan Toff maksimum 8ns, arus kebocoran maksimum 10pA, injeksi cas sebanyak 5pC, dan kapasiti saluran yang stabil sebanyak 17pF dalam kedua-dua keadaan OFF.
ADG702BRJ-REEL7 Ciri Kualiti dan Keselamatan
Produk ini tidak mematuhi RoHS kerana kandungan plumbumnya. Ia mempunyai Tahap Sensitiviti Lembapan (MSL) kelas 1 (Tanpa Had), menandakan ketahanan tinggi terhadap penyerapan lembapan semasa penyimpanan dan pengendalian.
ADG702BRJ-REEL7 Keserasian
Model ADG702BRJ-REEL7 adalah komponen antaramuka yang serba boleh dan serasi dengan pelbagai perkakasan dan alat perisian dari Analog Devices, memudahkan reka bentuk dan pengeluaran dalam pelbagai seni bina elektrik.
ADG702BRJ-REEL7 Lembaran Data PDF
Lakaran lengkap spesifikasi dan ilustrasi boleh didapati untuk dimuat turun daripada laman web rasmi kami. Kami menyarankan pelanggan memperoleh lembar data secara langsung di sini untuk memahami sepenuhnya keupayaan produk.
